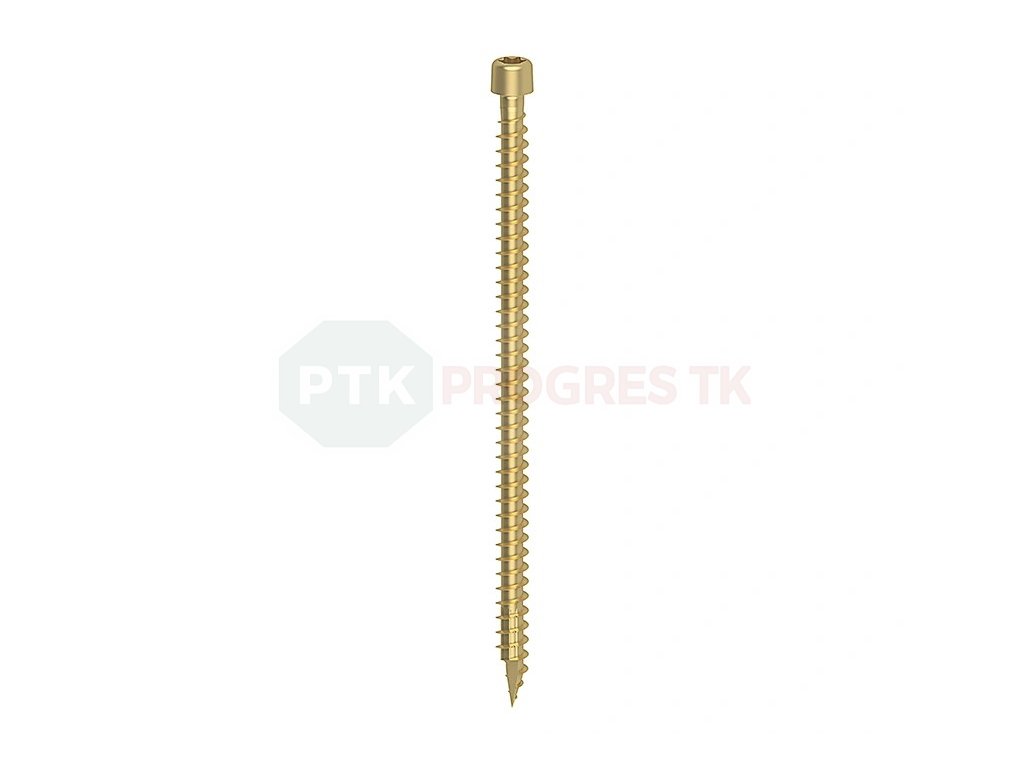

Podrobný popis

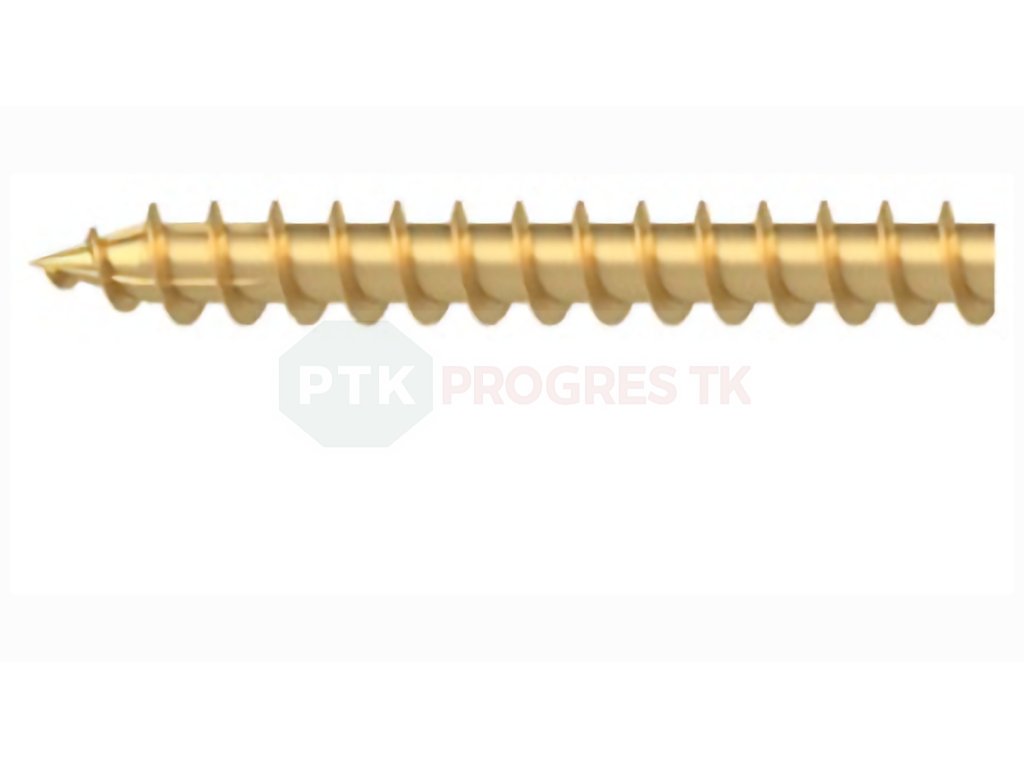

Plný hrot s jadrovými rebrami
Priemer 6,0 × 80 mm až 200 mm
Priemer 8,0 mm × 120 mm až 400 mm
Rýchle zachytenie v dreve







Geometria závitu - Celozávit optimalizovaný pre efektívny spoj
* vynikajúce hodnoty na ťah
* vynikajúce hodnoty na tlak
* maximálna nosnosť

 Použitie Rapid Vollgewinde (Celozávit)
Zosilenie dosadacej plochy s oceľovým plechom a celozávitovými skrutkami
Tlak sa prenáša z hlavičiek skrutiek na oceľovú platňu a z tejto sa plošne rozdeľuje na čelné drevo
Priečne zosilenie: Potrebné preskúmať so statikom.
Keď je priečne zaťaženie pre drevo príliš vysoké, tak sa zaisťuje s celozávitovou skrutkou v nosníku  oblasti vyznačenej krivkou.

Zosilenie voči prelomeniu s dlhými celozávitovými skrutkami
Červeno označená oblasť predstavuje nebezpečie štiepenia. Nad a pod týmto označením sú potrebné rovnaké dĺžky závitov.

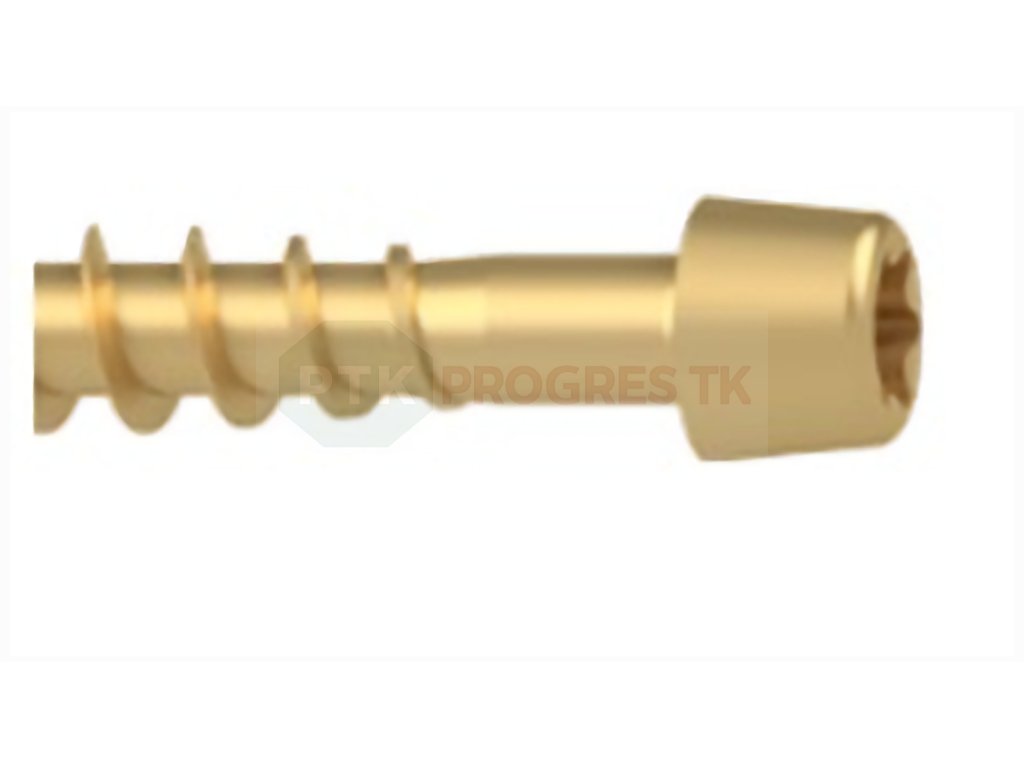

Odporúčané sú dlhé celozávitové skrutky s valcovou hlavou. Tieto sa dajú presne polohovať dlhými bitmi.

Spoj pre viacvrstvové dosky stropu
Proti posuvu zaistené krížové zoskrutkovanie dreveného viacvrstvového stropu.
TIP: Najskôr spojme natesno so skrutkami s čiastočným závitom. Náklon skrutiek by mal byť nasmerovaný podľa hlavného zaťaženia.

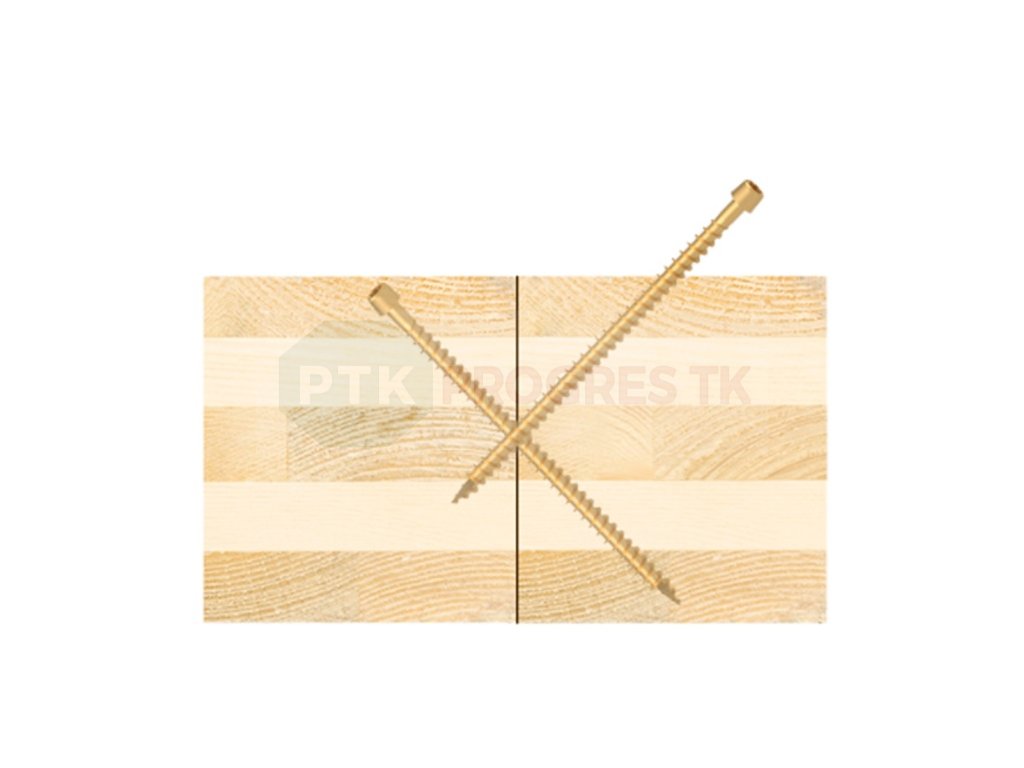

• Krížové skrutkovanie

  Pri všeobecných smeroch zaťaženia je možné použiť krížové usporiadanie skrutiek, ktoré zvyšuje stabilitu a únosnosť spoja.

  💡 Tip: Spoj je najprv vhodné pevne stiahnuť – napríklad skrutkami s čiastočným závitom, aby sa uzavrela škára medzi prvkami.
  Uhol naklonenia skrutiek by mal byť vždy prispôsobený hlavnému smeru zaťaženia pre dosiahnutie maximálnej pevnosti.

• Zosilnenie otvorov pomocou dlhých skrutiek s plným závitom

  Červenou farbou označená oblasť predstavuje riziko prasknutia materiálu.
  Nad a pod touto označenou časťou je potrebné použiť rovnakú dĺžku závitu.

  Odporúčajú sa dlhé skrutky s plným závitom a valcovou hlavou, ktoré umožňujú presné umiestnenie pomocou dlhých bitov a zaisťujú pevný a spoľahlivý spoj.

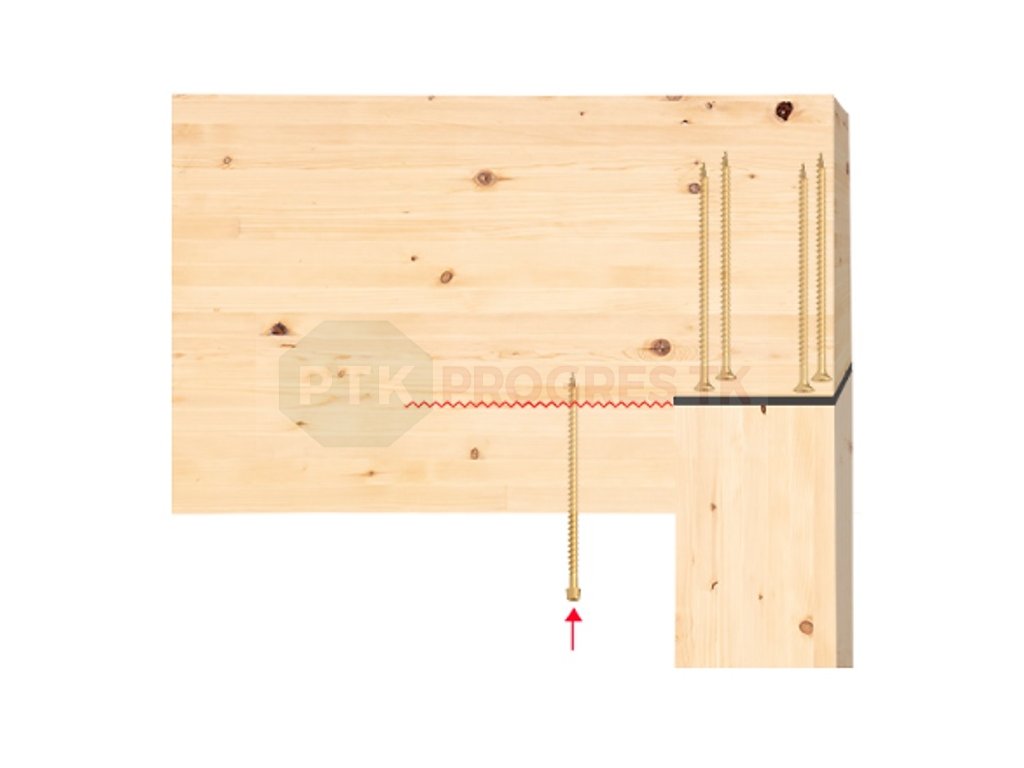

• Zosilnenie proti priečnemu ťahu pri vyfrézovaní výrezov

  Potrebnosť zosilnenia musí byť overená statikom.
  Ak je priečne zaťaženie dreveného prierezu príliš vysoké, odporúča sa zosilnenie nosníka skrutkami s plným závitom v oblasti červenej línie, čím sa spoj zabezpečí a spevní.

• Zosilnenie podpery pomocou oceľového plechu a skrutiek s plným závitom

  Skrutky RAPID® s plným závitom prenášajú zaťaženie z dreveného prierezu priamo cez hlavy skrutiek na oceľový plech.
  Plech potom rovnomerne rozkladá silu do čelnej časti drevenej podpery, čím sa dosiahne pevný a spoľahlivý spoj.

• Príslušenstvo

  RAPID® Secure skrutkovacie náradie umožňuje bezpečné, jednoduché a rýchle skrutkovanie dlhých drevoskrutiek, čím zvyšuje efektivitu práce a presnosť montáže.

•  REFERENCIE

  Vyhliadková veža na Pyramidenkogeli
  360° výhľad z výšky takmer 71 metrov.

  Vyhliadková veža na Pyramidenkogeli je s výškou 100 metrov najvyššou drevenou vyhliadkovou vežou na svete. Je výsledkom úspešnej spolupráce spoločností Rubner Holzbau Ober-Grafendorf a Schmid Schrauben Hainfeld.

  Konstrukcia pozostáva z 500 m³ lepeného lamelového dreva (Brettschichtholz) a 1 000 m² krížom lepeného dreva (Brettsperrholz). Výnimočný tvar veže zabezpečuje 16 masívnych, elipticky usporiadaných podpier z modrínového lepeného dreva, ktoré sa špirálovito otáčajú smerom nahor.

  Stavba má 10 úrovní, nad ktorými sa nachádzajú dve vyhliadkové plošiny umožňujúce 360° výhľad. Hlavným lákadlom je tzv. „Sky Box“, ktorá je vybavená panoramatickým oknom. Na túto úroveň je možné vystúpiť buď po schodoch, alebo výťahom. Nadol sa dá využiť aj 120-metrová šmykľavka až do prízemia.

  Montáž vykonala spoločnosť Rubner Holzbau. Rýchlu výstavbu veže umožnila presná prefabrikácia v závode v Ober-Grafendorfe, pri ktorej už boli použité skrutky od Schmid Schrauben. Táto prefabrikácia umožnila rýchly postup výstavby a tým aj zodpovedajúcu úsporu nákladov.
