Podrobný popis

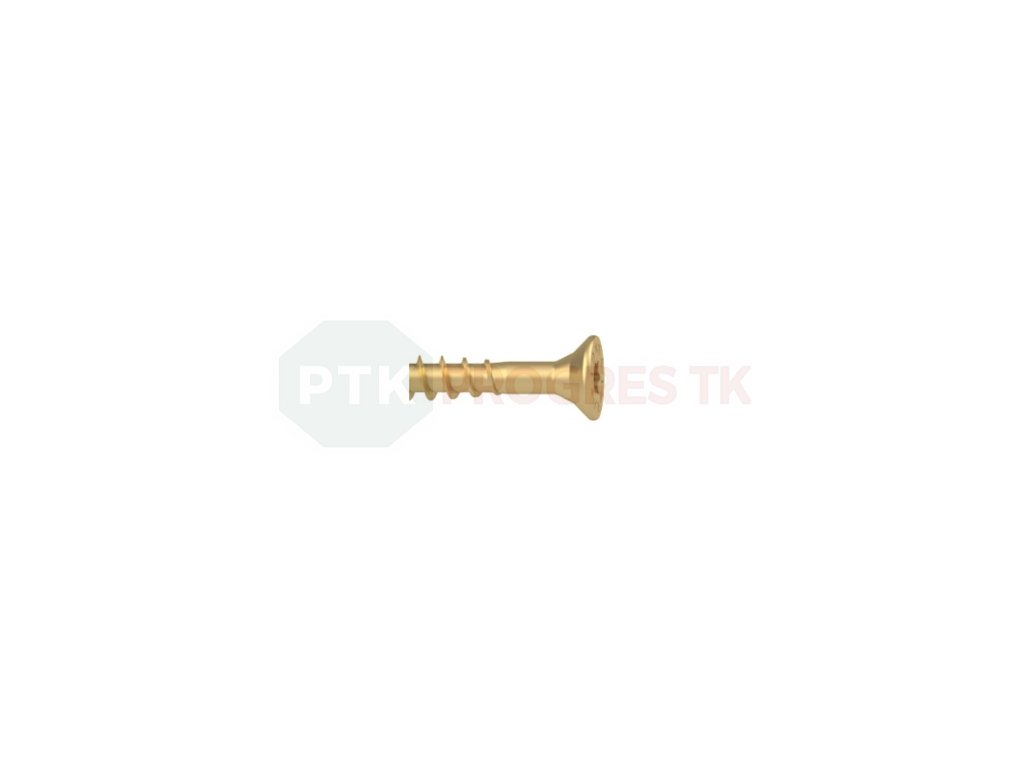

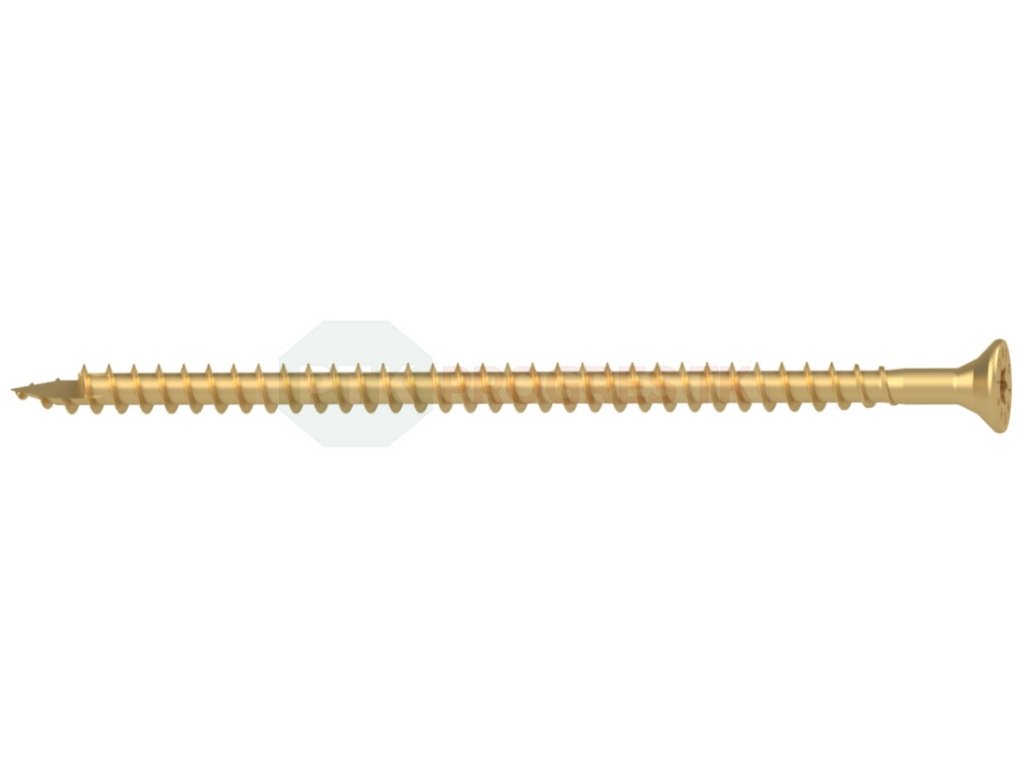

Skrutka RAPID® FT CS  celozávit zapust.hlava

Výhody:

• Zapustená hlava s frézovacími rebrami – umožňuje ľahké a čisté zapustenie skrutky do dreva.

• Úplne zarovnané zapustenie v dreve – skrutka sa po montáži nevyčnieva z povrchu.

• Znížené riziko prasknutia dreva – špeciálny tvar závitu chráni materiál pri skrutkovaní.

• Výborné usadenie v predvŕtaných oceľových otvoroch – presné a pevné spojenie pri kovovo-drevených aplikáciách.

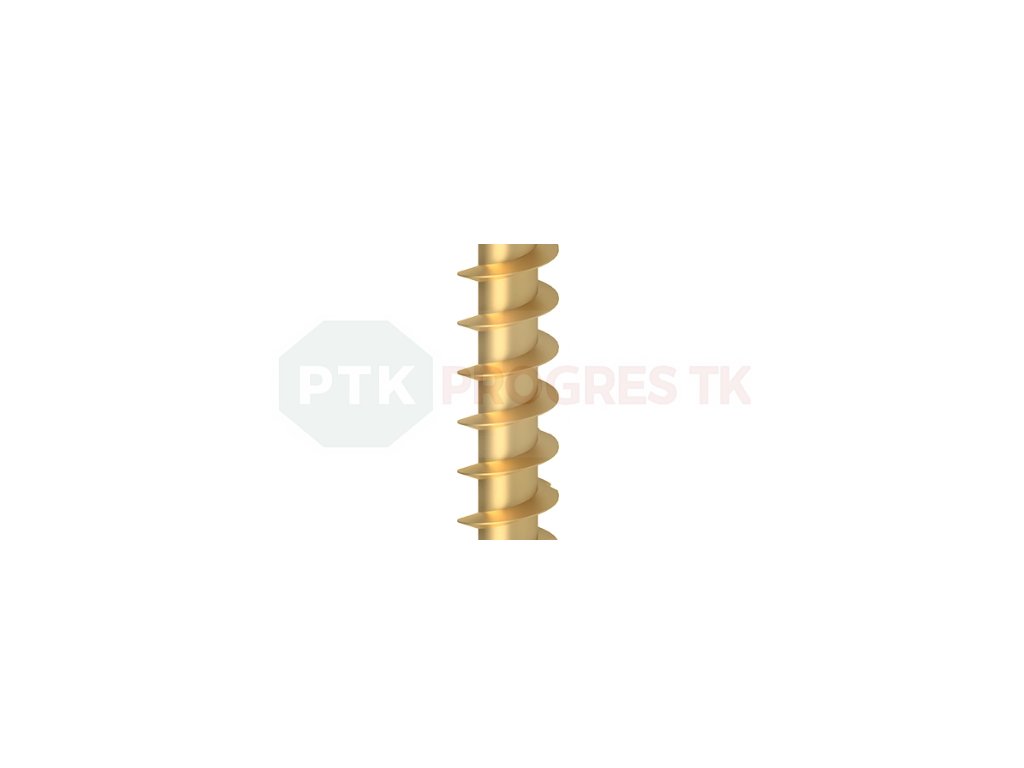

• Geometria závitu:

  • Konštantne nízky krútiaci moment vďaka jadrovým rebrám, reznej drážke a klznej povrchovej úprave – jednoduché a rýchle skrutkovanie bez nadmerného odporu.

  • Vynikajúce hodnoty vytrhnutia závitu – maximálna pevnosť spoja v ťahu.

  • Vynikajúce tlakové hodnoty – vysoká odolnosť proti deformácii a posunu materiálu.

  • Maximálna nosnosť – spoľahlivé upevnenie aj pri extrémnom zaťažení.

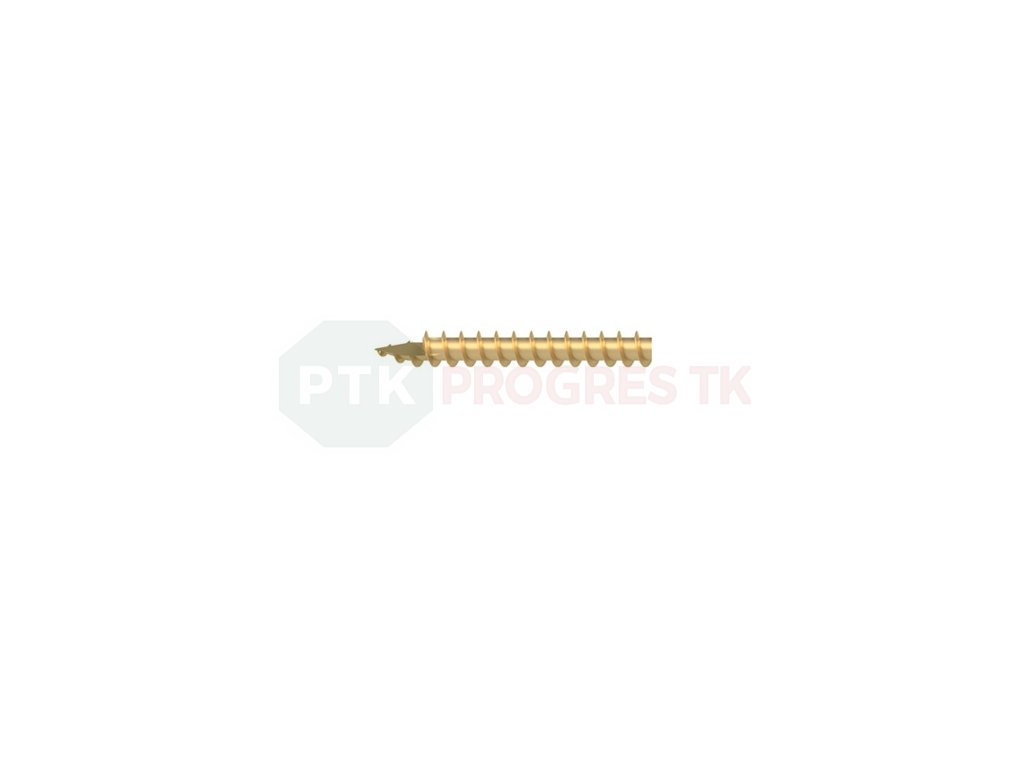

  • Špička skrutky:

    • Nie je potrebné predvŕtanie – úspora času pri montáži.

    • Samorezná, patentovaná špička s jadrovými rebrami – rýchly a presný začiatok skrutkovania.

    • Minimálne riziko rozštiepenia dreva – šetrné aj k citlivým materiálom.

    • O 50 % nižší odpor pri zaskrutkovaní – ľahká montáž, menšie opotrebenie náradia.

    • Presný a okamžitý záber – spoľahlivé skrutkovanie aj pri šikmom uhle alebo do čelného dreva.



    • Polovične špicatá špička (HSP):

      • Znížené riziko prasknutia materiálu vďaka polovične špicatému tvaru.

      • Ideálna pre dlhé skrutky – uľahčuje presné a stabilné vedenie pri skrutkovaní.

      • Vhodná pre šikmé a čelné spoje (Hirnholz) – presný záber aj v náročných uhloch.

      • Možnosť menších okrajových vzdialeností – väčšia flexibilita pri montáži.

      •

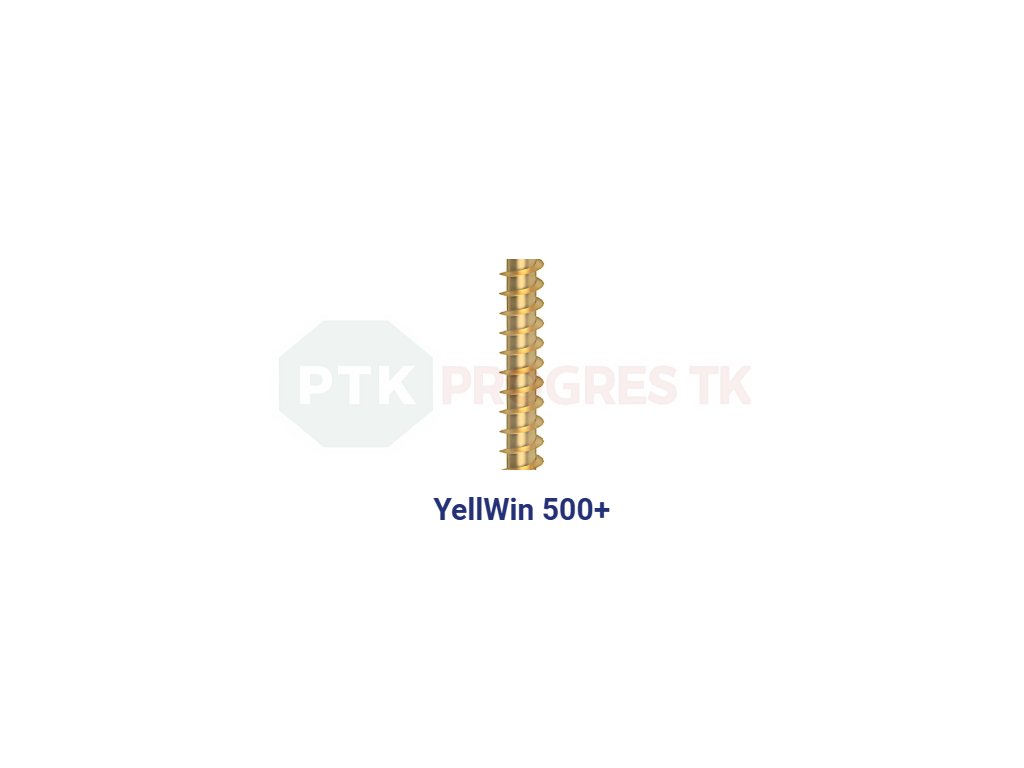

• YellWin 500+YellWin 500+ je špeciálna povrchová úprava skrutiek, ktorá poskytuje vysokú odolnosť proti korózii a zároveň zachováva estetický žltý odtieň. Ide o hrubovrstvovú pasiváciu bez obsahu chrómu (VI), takže je šetrná k životnému prostrediu a spĺňa prísne európske normy.
  Povrch je doplnený o klzný povlak, ktorý uľahčuje skrutkovanie a znižuje trenie, čím sa predlžuje životnosť náradia aj samotných skrutiek.

  ➡️ Hlavné výhody YellWin 500+:

  • Vysoká korózna odolnosť (viac než 500 hodín v soľnej komore podľa normy DIN EN ISO 9227)

  • Žltý dekoratívny vzhľad

  • Neobsahuje šesťmocný chróm (Cr(VI)) – ekologická úprava

  • Znížené trenie pri montáži vďaka klznému povlaku

Príklady použitia: RAPID® s plným závitom

• Spoje kov – drevo alebo drevo – drevo s vysokými nárokmi na pevnosť.

• Konštrukčné a montážne práce v drevostavbách.

• Strešné a stropné systémy, drevené nosníky a rámové konštrukcie.

• Pri spojoch drevo–drevo sa skrutky RAPID® s plným závitom používajú len zriedka kolmo na škáru prvkov na prenos šmykových síl.
  Najčastejšie sa využívajú ako šikmé alebo axiálne spojovacie prvky, ktoré prenášajú ťahové alebo tlakové sily.

  Pre všeobecné smerové zaťaženia je možné použiť krížové usporiadanie skrutiek, ktoré zvyšuje stabilitu a únosnosť spoja.
  Ďalšími oblasťami použitia sú zosilnenia konštrukčných prvkov vystavených ťahu naprieč vláknam dreva alebo vysokému šmykovému napätiu.

  V skupine spojov kov–drevo umožňujú skrutky s plným závitom v kombinácii s opornými plechmi výrazne zvýšiť únosnosť drevených prvkov v oblastiach, kde sú namáhané tlakom naprieč vláknam.

• Krížové skrutkovanie

  Pri všeobecných smeroch zaťaženia je možné použiť krížové usporiadanie skrutiek, ktoré zvyšuje stabilitu a únosnosť spoja.

  💡 Tip: Spoj je najprv vhodné pevne stiahnuť – napríklad skrutkami s čiastočným závitom, aby sa uzavrela škára medzi prvkami.
  Uhol naklonenia skrutiek by mal byť vždy prispôsobený hlavnému smeru zaťaženia pre dosiahnutie maximálnej pevnosti.

• Zosilnenie otvorov pomocou dlhých skrutiek s plným závitom

  Červenou farbou označená oblasť predstavuje riziko prasknutia materiálu.
  Nad a pod touto označenou časťou je potrebné použiť rovnakú dĺžku závitu.

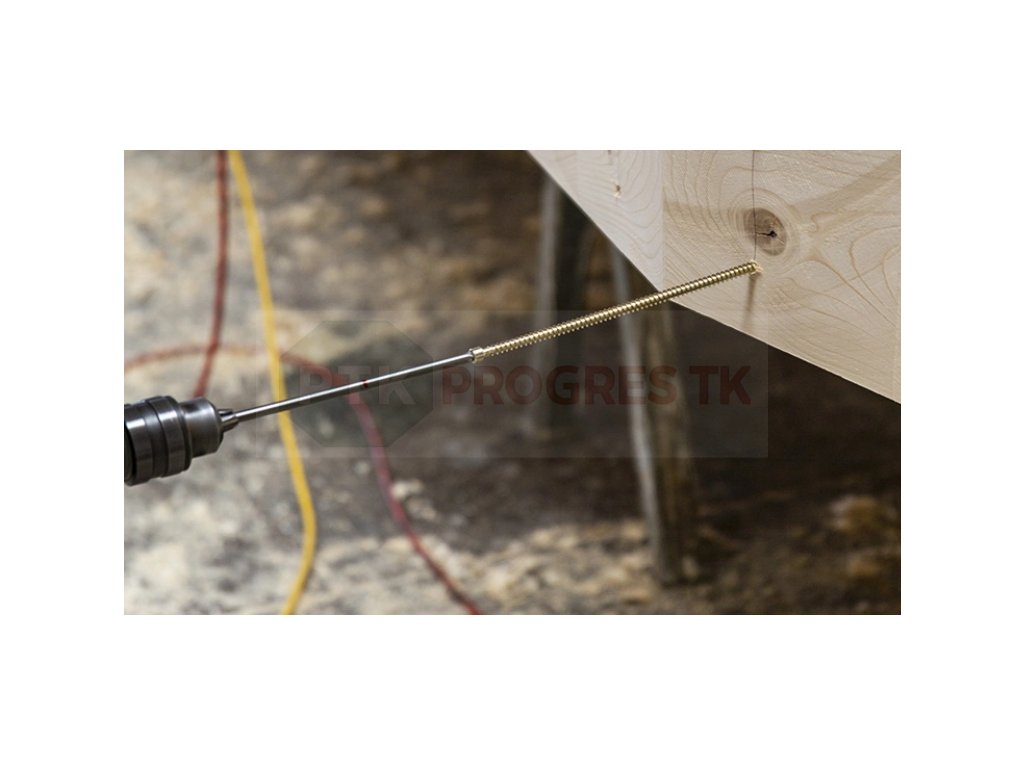

  Odporúčajú sa dlhé skrutky s plným závitom a valcovou hlavou, ktoré umožňujú presné umiestnenie pomocou dlhých bitov a zaisťujú pevný a spoľahlivý spoj.

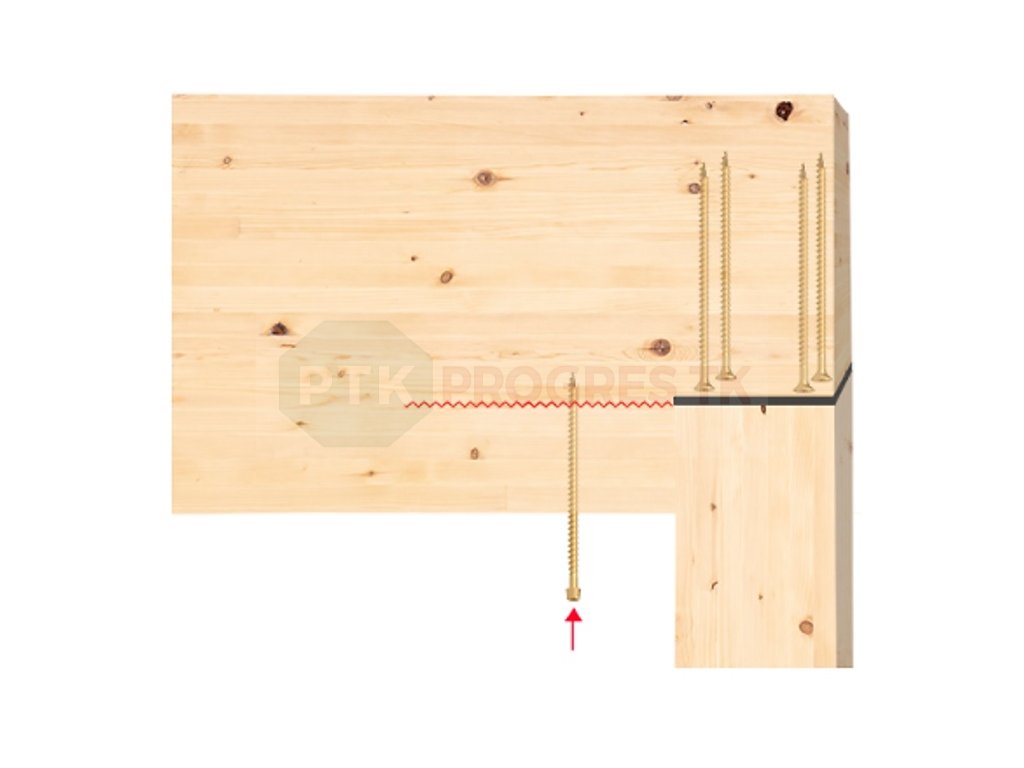

• Zosilnenie proti priečnemu ťahu pri vyfrézovaní výrezov

  Potrebnosť zosilnenia musí byť overená statikom.
  Ak je priečne zaťaženie dreveného prierezu príliš vysoké, odporúča sa zosilnenie nosníka skrutkami s plným závitom v oblasti červenej línie, čím sa spoj zabezpečí a spevní.

• Zosilnenie podpery pomocou oceľového plechu a skrutiek s plným závitom

  Skrutky RAPID® s plným závitom prenášajú zaťaženie z dreveného prierezu priamo cez hlavy skrutiek na oceľový plech.
  Plech potom rovnomerne rozkladá silu do čelnej časti drevenej podpery, čím sa dosiahne pevný a spoľahlivý spoj.

• Príslušenstvo

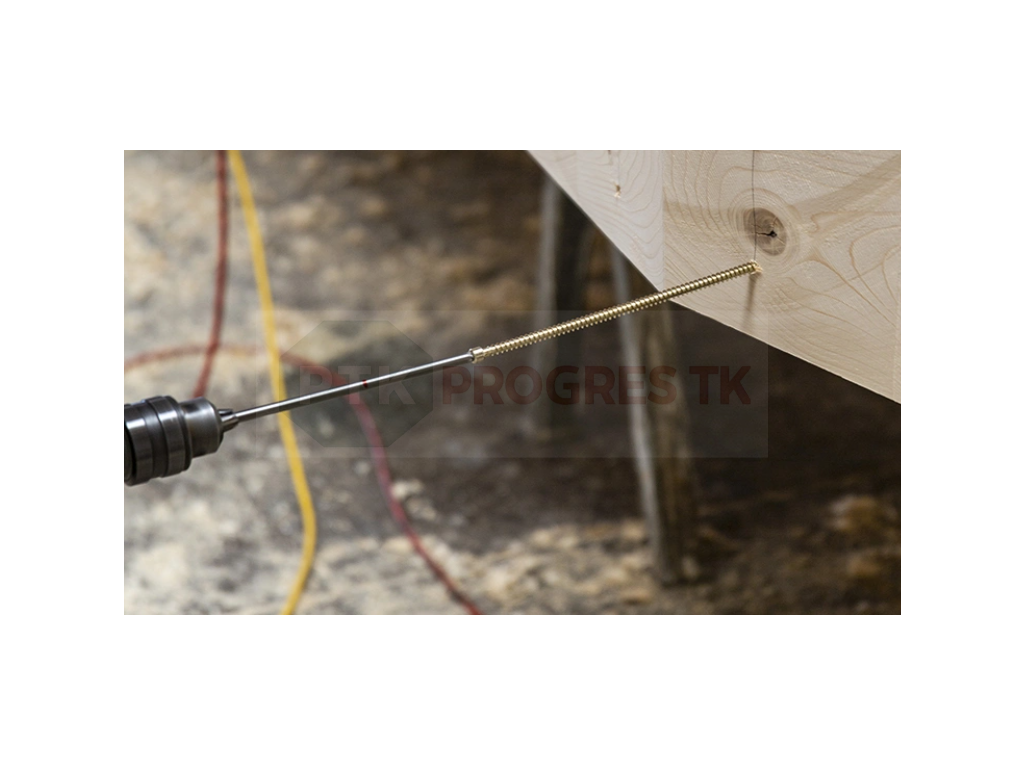

  RAPID® Secure skrutkovacie náradie umožňuje bezpečné, jednoduché a rýchle skrutkovanie dlhých drevoskrutiek, čím zvyšuje efektivitu práce a presnosť montáže.

 Použitie Rapid Vollgewinde (Celozávit)
Zosilenie dosadacej plochy s oceľovým plechom a celozávitovými skrutkami
Tlak sa prenáša z hlavičiek skrutiek na oceľovú platňu a z tejto sa plošne rozdeľuje na čelné drevo
Priečne zosilenie: Potrebné preskúmať so statikom.
Keď je priečne zaťaženie pre drevo príliš vysoké, tak sa zaisťuje s celozávitovou skrutkou v nosníku  oblasti vyznačenej krivkou.

Zosilenie voči prelomeniu s dlhými celozávitovými skrutkami
Červeno označená oblasť predstavuje nebezpečie štiepenia. Nad a pod týmto označením sú potrebné rovnaké dĺžky závitov.
Odporúčané sú dlhé celozávitové skrutky s valcovou hlavou. Tieto sa dajú presne polohovať dlhými bitmi.

Spoj pre viacvrstvové dosky stropu
Proti posuvu zaistené krížové zoskrutkovanie dreveného viacvrstvového stropu.
TIP: Najskôr spojme natesno so skrutkami s čiastočným závitom. Náklon skrutiek by mal byť nasmerovaný podľa hlavného zaťaženia.

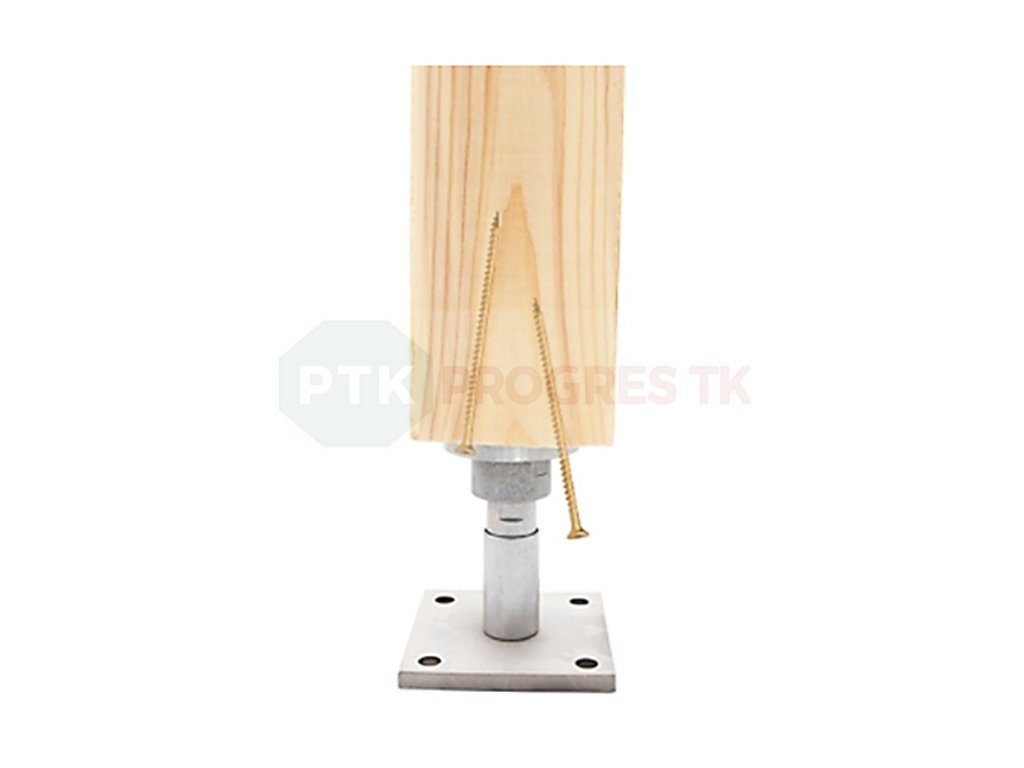

Upevnenie podpornej papuče
Pre toto použitie je Rapid Vollgewinde (Celozávit) so zapustenou hlavou najlepšie vhodný. Nárazy vetra a sily na strih sú efektívne prenášané.

 REFERENCIE

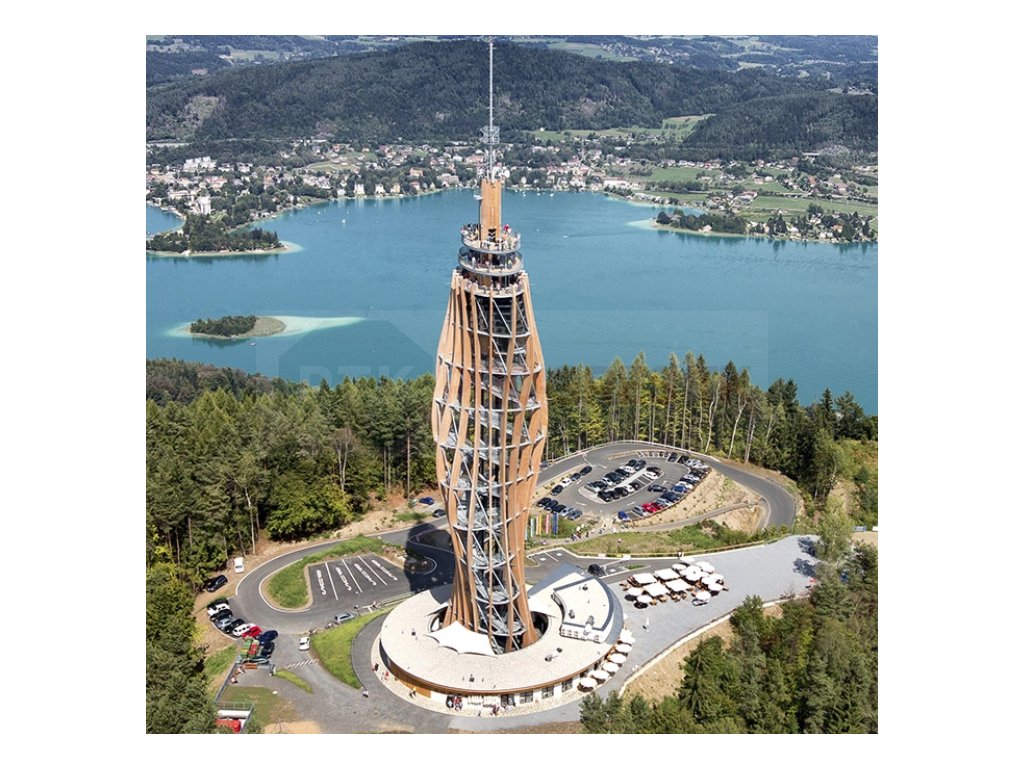

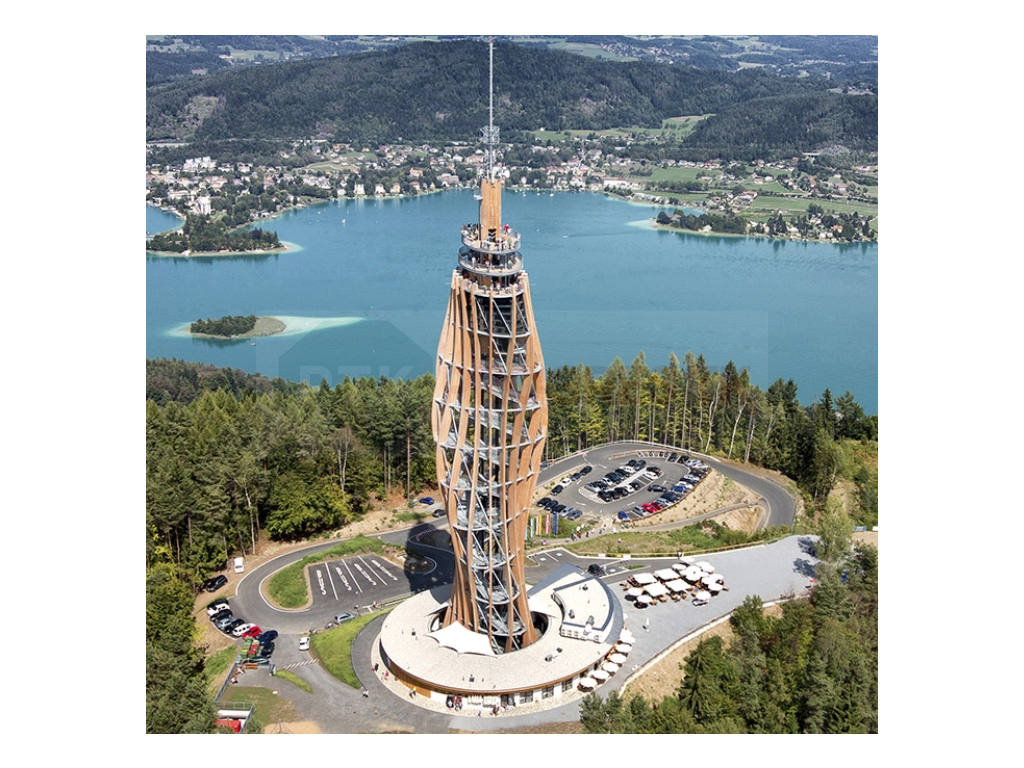

Vyhliadková veža na Pyramidenkogeli
360° výhľad z výšky takmer 71 metrov.

Vyhliadková veža na Pyramidenkogeli je s výškou 100 metrov najvyššou drevenou vyhliadkovou vežou na svete. Je výsledkom úspešnej spolupráce spoločností Rubner Holzbau Ober-Grafendorf a Schmid Schrauben Hainfeld.

Konstrukcia pozostáva z 500 m³ lepeného lamelového dreva (Brettschichtholz) a 1 000 m² krížom lepeného dreva (Brettsperrholz). Výnimočný tvar veže zabezpečuje 16 masívnych, elipticky usporiadaných podpier z modrínového lepeného dreva, ktoré sa špirálovito otáčajú smerom nahor.

Stavba má 10 úrovní, nad ktorými sa nachádzajú dve vyhliadkové plošiny umožňujúce 360° výhľad. Hlavným lákadlom je tzv. „Sky Box“, ktorá je vybavená panoramatickým oknom. Na túto úroveň je možné vystúpiť buď po schodoch, alebo výťahom. Nadol sa dá využiť aj 120-metrová šmykľavka až do prízemia.

Montáž vykonala spoločnosť Rubner Holzbau. Rýchlu výstavbu veže umožnila presná prefabrikácia v závode v Ober-Grafendorfe, pri ktorej už boli použité skrutky od Schmid Schrauben. Táto prefabrikácia umožnila rýchly postup výstavby a tým aj zodpovedajúcu úsporu nákladov.

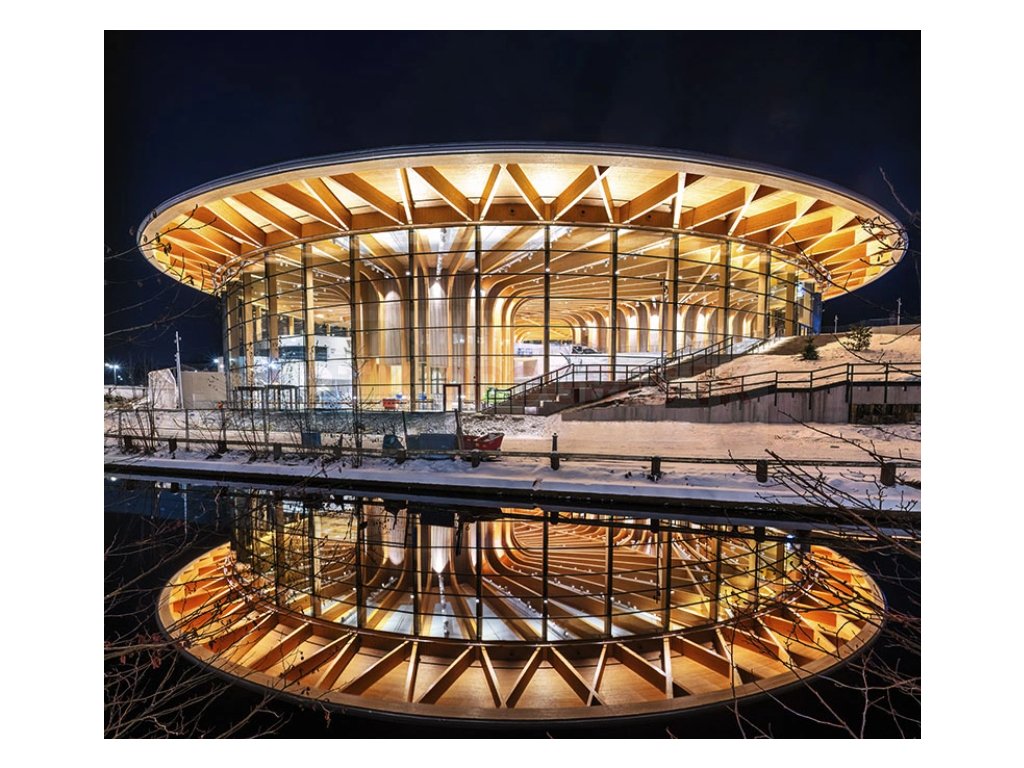

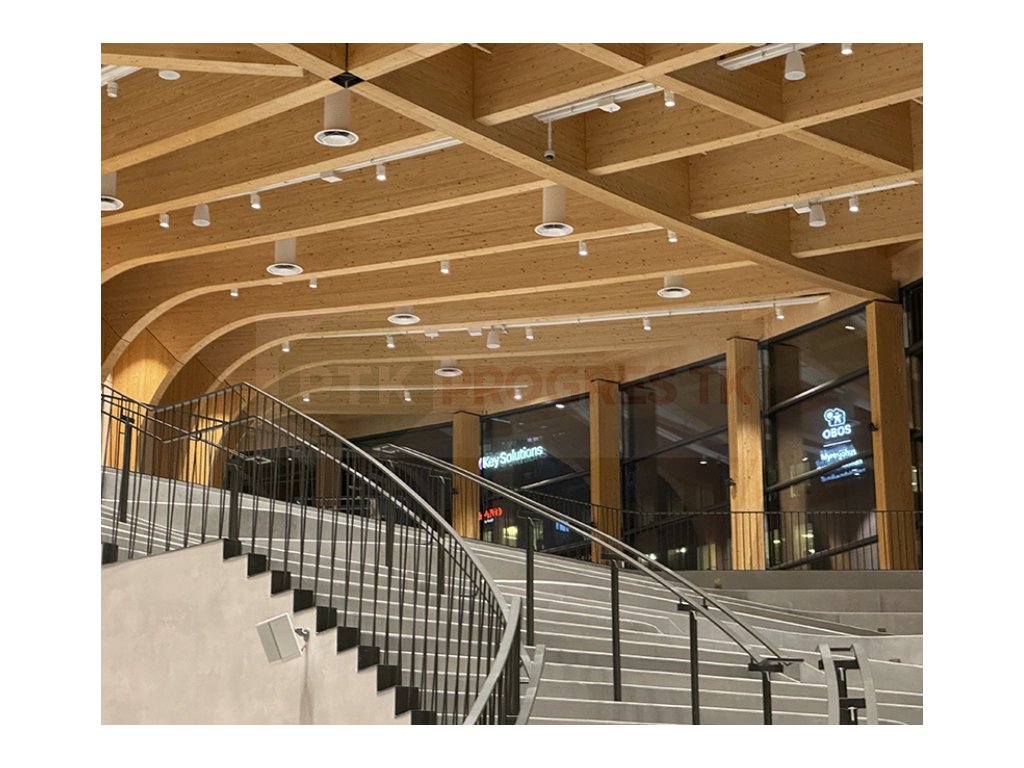

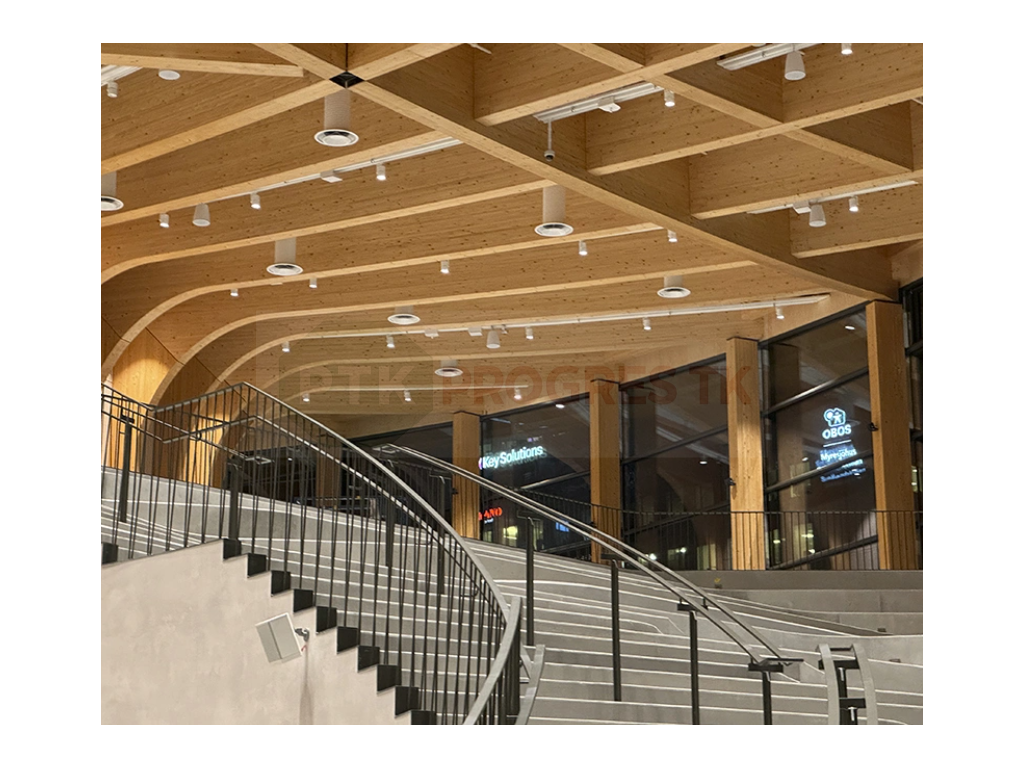

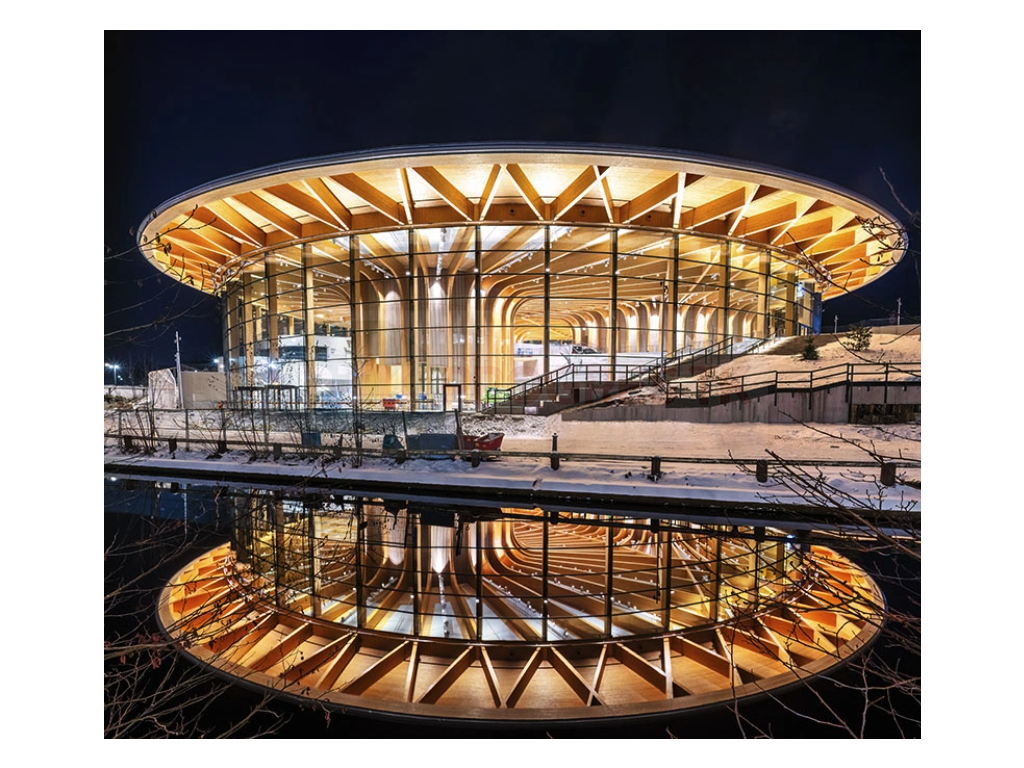

World of Volvo
„World of Volvo“ v Göteborgu je prelomový stavebný projekt, ktorý zaujme svojou technickou precíznosťou a inovatívnym použitím dreva. Stavbu vyvinula spoločnosť WIEHAG Timber Construction GmbH, dlhoročný partner Schmid Schrauben Hainfeld, v úzkej spolupráci s renomovanými architektmi a inžiniermi. Budova predstavuje dokonalú symbiózu estetiky a funkčnosti.

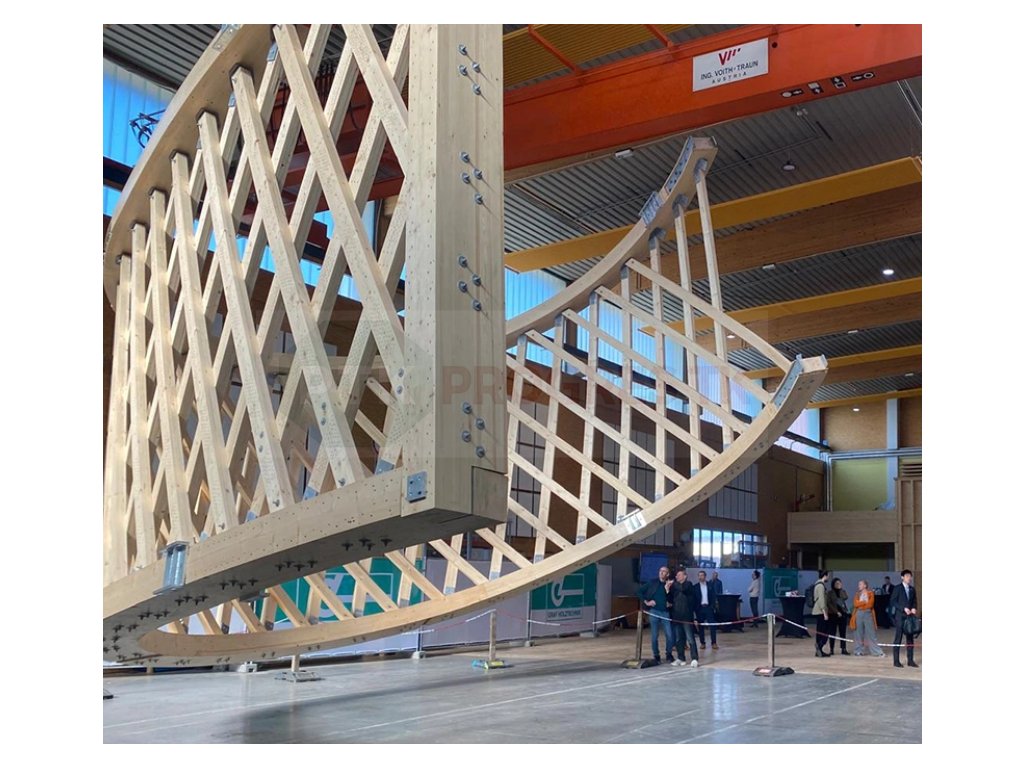

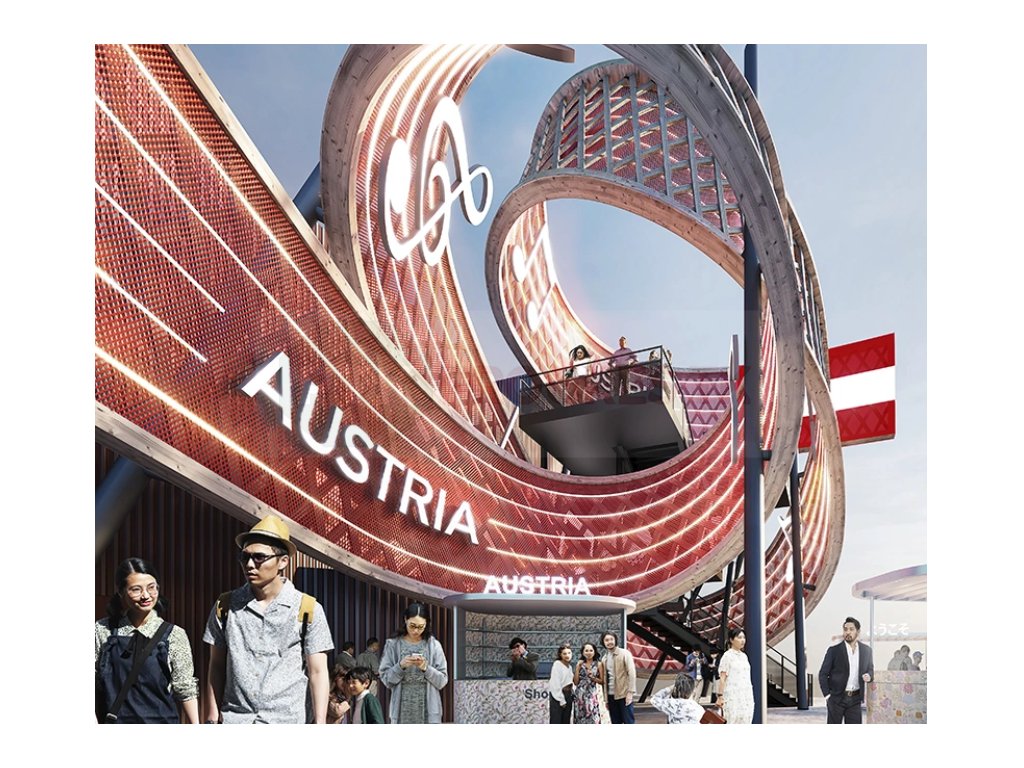

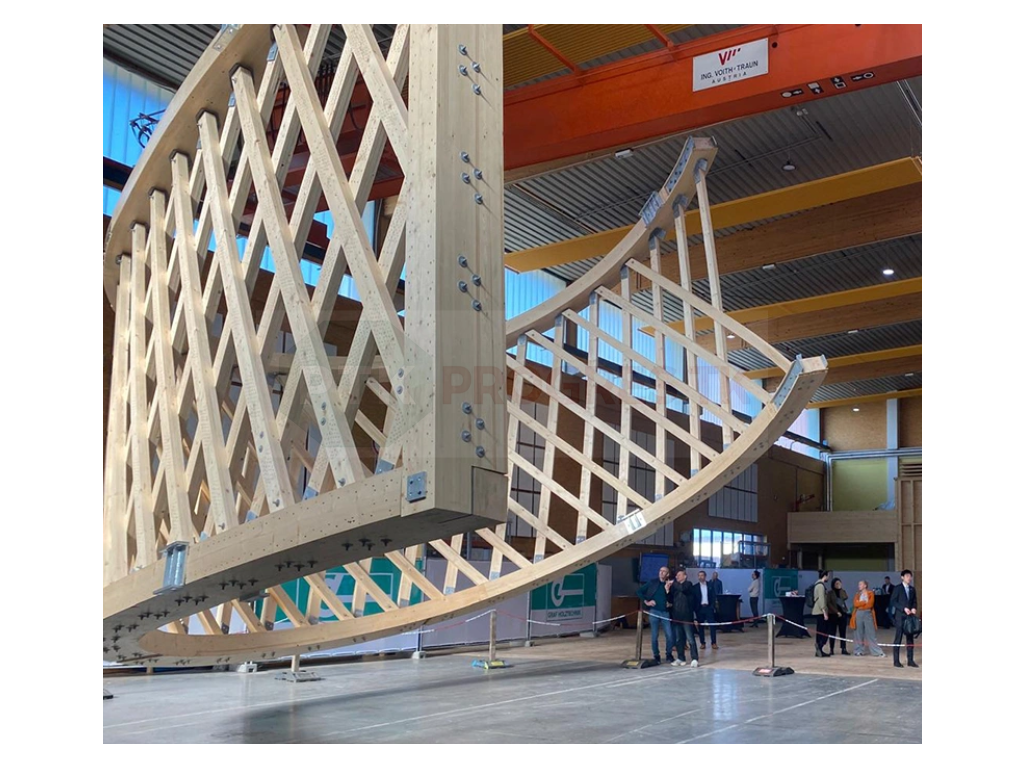

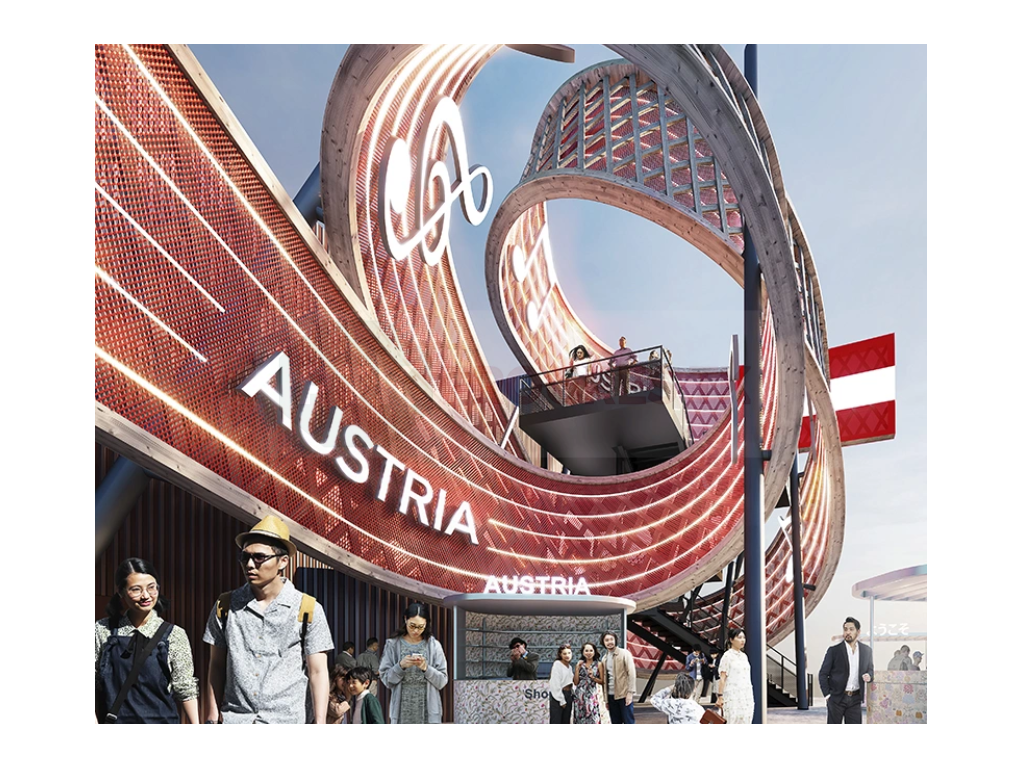

Rakúsky pavilón na Expo 2025 v Osake
Výrazná špirála pavilónu symbolizuje inováciu a moderný drevostaviteľský dizajn Rakúska. Poukazuje na rastúci význam dreva ako udržateľného materiálu a spája ekológiu s technickou dokonalosťou.
